测头系统   Probe System

 4．1 RENISHAW自动双旋转接触式扫描测头座PH20

  PH20是一种动态测量测座，测量效率提高了3倍，同

时仍保持极高的系统精度。

测头系统   Probe System

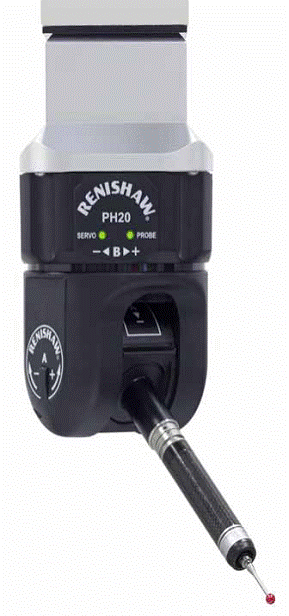

 4．1 RENISHAW自动双旋转接触式扫描测头座PH20

  PH20是一种动态测量测座，测量效率提高了3倍，同

时仍保持极高的系统精度。

新型PH20测座采用了为REVO®测量系统（曾获得多

项殊荣）而开发的技术。它运用独特的“测座碰触”方法

进行快速触发测量和快速五轴无级定位，确保实现最佳工

件测量。传统触发测量方法依靠加快坐标测量机 (CMM)

的三轴运动速度进行快速测量，PH20与之不同，它采用

测座运动来最大限度降低由坐标测量机高速运动所引起的

动态误差。其简洁小巧的设计既适用于新购坐标测量机，

也适用于大多数现有的用于触发测量的坐标测量机改造。

PH20集成了行业标准的TP20触发式测头，可直接配

用一系列成熟的测头模块和各种测力、方向感应选项及加

长杆，以满足应用需求。

磁力式模块可提供碰撞保护，并可以利用MCR20NI

交换架实现自动交换。现有的TP20系统用户可以升级到

PH20，并可继续使用已有模块*。

PH20测座通过采用独特的快速“推论校正”技术而

大大减少了校正时间。该技术可以一次确定测座方向和测

头位置，进而在任意测座角度完成后续测量。系统的设计

无需气源，既可直接安装，也可以用多种安装转接头通过

刀柄安装到坐标测量机轴套上

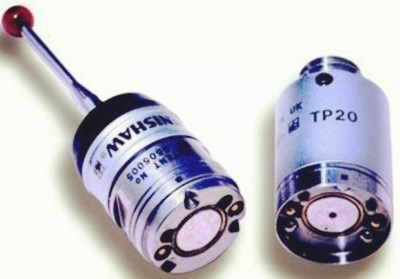

Renishaw TP20触发式测头 TP20 electronic probe

Renishaw TP20型测头含一个标准测力吸盘.

TP20 技术参数 (TP20 Characteristics)

感应方向 (Sense directions)

5 ways, ± X, ± Y, +Z

重复性 (Repeatability)

0.35 µm with 10mm tip

重量 (Weight)

22 g

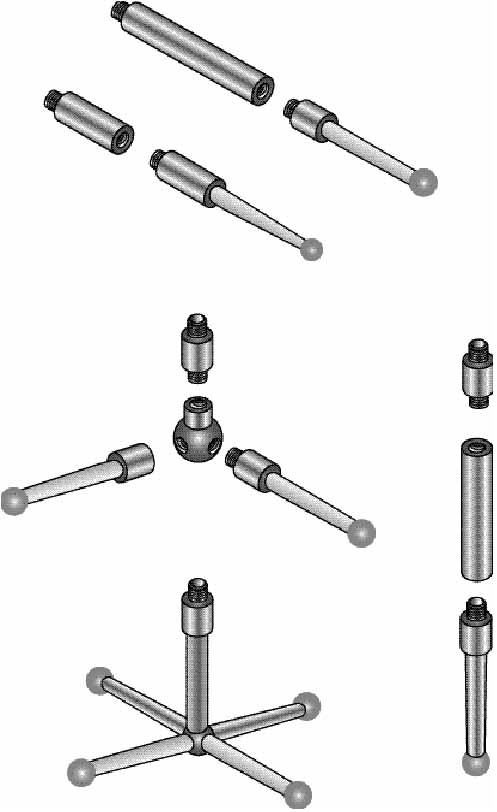

测针组stylus kit

编号

规格Name

规格Specs

数量Quantity　

1

测针

PS9R, ф1.0×10(A-5000-7806)

1

2

测针

PS23R, ф1.0x20（A-5000-7808）

1

3

测针

PS8R, ф2.0×10(A-5000-7807)

1

4

测针

PS2R, ф2.0×20(A-5000-3603)

2

5

测针

PS1R, ф3.0×10(A-5000-3604)

1

6

测针

PS16R,ф3.0×20(A-5000-4160)

1

7

测针

PS17R,ф4.0×20(A-5000-4161)

2

8

测针工具

SC2   测针中心(A-5000-3627)

1

9

加长杆

SE4,10 (A -5004-7585)

1

10

加长杆

SE5,20 (A-5004-7586)

1

11

加长杆

SE6,30 (A-5004-7591)

1

12

工具

M2螺纹测针扳手
