测头系统：

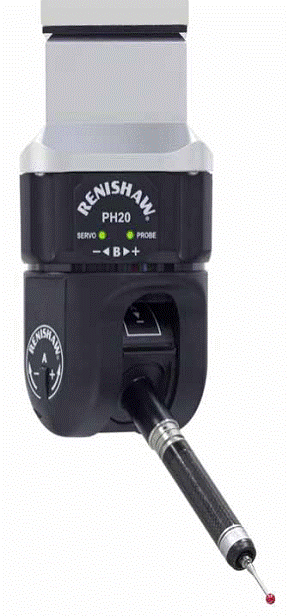

 1 RENISHAW自动双旋转接触式扫描测头座PH20

  PH20是一种动态测量测座，测量效率提高了3倍，同

时仍保持极高的系统精度。

新型PH20测座采用了为REVO®测量系统（曾获得多

项殊荣）而开发的技术。它运用独特的“测座碰触”方法

进行快速触发测量和快速五轴无级定位

。传统触发测量方法依靠加快坐标测量机 (CMM)

的三轴运动速度进行快速测量，PH20与之不同，它采用

测座运动来限度降低由坐标测量机高速运动所引起的

动态误差。其简洁小巧的设计既适用于新购坐标测量机，

也适用于大多数现有的用于触发测量的坐标测量机改造。

PH20集成了行业标准的TP20触发式测头，可直接配

用一系列成熟的测头模块和各种测力、方向感应选项及加

长杆，以满足应用需求。

磁力式模块可提供碰撞保护，并可以利用MCR20NI

交换架实现自动交换。现有的TP20系统用户可以升级到

PH20，并可继续使用已有模块*。

PH20测座通过采用独特的快速“推论校正”技术而

大大减少了校正时间。该技术可以一次确定测座方向和测

头位置，进而在任意测座角度完成后续测量。系统的设计

无需气源，既可直接安装，也可以用多种安装转接头通过

刀柄安装到坐标测量机轴套上。
